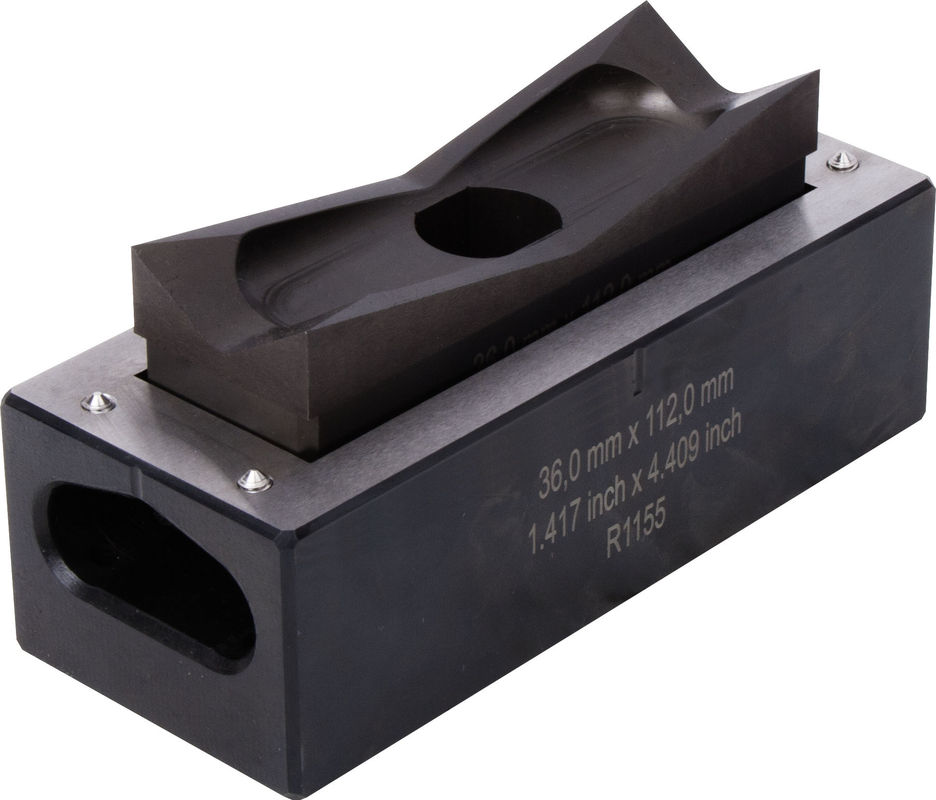

Wir können sämtliche Blechlocher in Rund, Quadrat, Rechteck nachZeichnung kurzfristig anfertigen.
Bitte geben Sie bei Ihrer Anfrage an, ob für Hand- oder Hydraulikbetätigungsowie die Blechstärke und Werkstoffnummer.
Fordern Sie unsere technische Beratung.
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 mm
Lieferumfang:
Stempel, Matrize und Zugschraube
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235): 3,0 mm
Vorbohren: Schrauben Ø 28,3 mm: mind. Ø 30,5 mm
Notwendiges Zubehör zum Spaltstempel von ALFRA ® für Normalstahl (S235):
Hydraulikschraube 28,3 x 155 mm Art.-Nr. 01398 oder Sonderzugschraube 01398L
Kontermutter Nr. 7, Art.-Nr....
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235): 3,0 mm
Vorbohren: Schrauben Ø 28,3 mm: mind. Ø 30,5 mm
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 mm
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 m
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 mm
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder Hydraulikgerät.
Geeignet für Blechstärke (S235):
1,5 mm mit Schrauben Ø 6,0 mm
2,0 mm mit Schrauben Ø 9,5 mm
3,0 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 6,0 mm: mind. Ø 6,2 mm
Schrauben-Ø 9,5 mm: mind. Ø 9,7 mm
Schrauben-Ø 19,0...
für Normalstahl (S235)
Inhalt: 7 Abmessungen, je 1 Stempel und Matrize M 16 - M 20 - M 25 - M 32 - M 40 - M 50 - M 63 2 KL-Schrauben Ø 9,5 x 50,0 mm 1 KL-Schraube Ø 19,0 x 55,0 mm 1 KL-Schraube Ø 19,0 x 75,0 mm 1 Vorbohrer HSS Ø 10,0 mm 1 Dose Gleitpaste
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235). Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 11,1 mm
2,5 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 11,1 mm: mind. Ø 11,3 mm
Schrauben-Ø 19,0 mm: mind. Ø 19,5 mm
Zugschrauben...
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235). Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 11,1 mm
2,5 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 11,1 mm: mind. Ø 11,3 mm
Schrauben-Ø 19,0 mm: mind. Ø 19,5 mm
Zugschrauben...
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235). Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 11,1 mm
2,5 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 11,1 mm: mind. Ø 11,3 mm
Schrauben-Ø 19,0 mm: mind. Ø 19,5 mm
Zugschrauben...
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Für Normalstahl (S235).
Die Blechlocher werden im robusten und praktischen Kunststoffkoffer geliefert.
</ul
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Für Edelstahl (F=600 N/mm²)
Die Blechlocher werden im robusten und praktischen Kunststoffkoffer geliefert.
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Komplett für Hand- und Hydraulikbetätigung.
Für Normalstahl (S235).
Die Blechlocher werden im stabilen Kunststoffkoffer geliefert.
Bei Bestellung für Hydraulikbetätigung bitte Hydraulikmodell angeben Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück.
Nur für Hydraulikbetätigung.
Für Normalstahl (S235).
In der Matrize sind 4 Körnerdorne in der richtigen Position eingearbeitet. Beim Anpressen der Matrize und des Stempels wird die Bohrposition auf dem dazwischen liegenden Blech markiert. Diese 4 Markierungen dienen dann als Bohrschablone. Die Montagebohrungen für Steckverbinder können dann mittels Spiralbohrer problemlos gebohrt werden.
Nur für Hydraulikbetätigung.
Für Normalstahl (S235) und Edelstahl
In der Matrize sind 4 Körnerdorne in der richtigen Position eingearbeitet. Beim Anpressen der Matrize und des Stempels wird die Bohrposition auf dem dazwischen liegenden Blech markiert. Diese 4 Markierungen dienen als Bohrschablone. Die Montagebohrungen für Steckverbinder können mittels Spiralbohrer problemlos gebohrt werden.
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 mm
Stanzt einfach und schnell Kerbnuten in bis zu 2,0 mm starkes Blech.
Erspart das zeitraubende Feilen der Nuten für die Verdrehsicherung von Drucktastern, Schaltern und Instrumenten.
Kerbnuten in 3,2 mm und 4,8 mm Größe möglich.
Max. Materialstärke 2,0 mm Normalstahl (S235).
Kerbnutstempel auswechselbar.
Hohe Standzeit, da Stempel und Matrize aus gehärtetem Werkzeugstahl gefertigt sind.
Leichtes Stanzen durch große Hebelübersetzung.
Handgriffe kunststoffbeschichtet.
Gewicht...
Einsatzgebiete:
Verhindert Festfressen, Verschleiß, Kaltverschweißungen, Festbrennen und Passungsrost der Gewinde von Schrauben, Muttern, Bolzen, Rohrgewinden und Armaturen.
ALFRA-Spezial Metall-Gleitpaste eignet sich auch hervorragend zur Schmierung der Schneidspitzen bei Stanzwerkzeugen und hochbeanspruchter Lager und Gleitflächen.
Trennaktiv und Siliconfrei.
Inhalt: 120 g
